電伴熱帶系統簡介

環瑞電伴熱系統采用自限溫電伴熱帶或恒功率電伴熱帶為發熱元件，對需要防凍及保溫的管道、罐體、流體或其他工藝設備進行伴熱或加熱，補充流體損失的熱量，使溫度保持在允許的范圍內，滿足各種溫度需求。

電伴熱系統特點

啟動速度，可精確控溫

溫度均勻

節能經濟

安裝方便，安全可靠

電伴熱系統優點

1.電伴熱比蒸汽伴熱運行省錢；

①溫度可控，節能省電，60%消耗，40%處于保溫不工作；

②維護方便，省人工。

2.適合各種復雜的場合；

①水管、支管閥門特別多；

②石油、化工等防爆防腐場合；

③泵、儲罐、反應釜等設備；

④屋面、天溝等場所融雪化冰；

3.無排放，無污染，使用壽命長。

電伴熱系統適用工況

伴熱裝置維溫

伴熱裝置升溫

融雪化冰場所

民用室內采暖

電伴熱帶工業應用場合

石油、化工、天然氣、管道、設備等伴熱裝置防凍、維溫、加熱等要求

電廠、冶金等場所管道、灰斗等伴熱裝置防凍、維溫、加熱等要求

軌道交通、隧道等場所給排水系統、消防噴淋系統管道防凍，及隧道排水融化冰等要求

電伴熱帶民用應用場合

坡道、路面、屋面天溝融雪化冰及混凝土養護等要求

蔬菜大棚、養殖圈舍等農業/畜牧業采暖及融雪化冰等要求

汗蒸房、室內采暖、屋面融雪化冰等要求

電伴熱系統組成

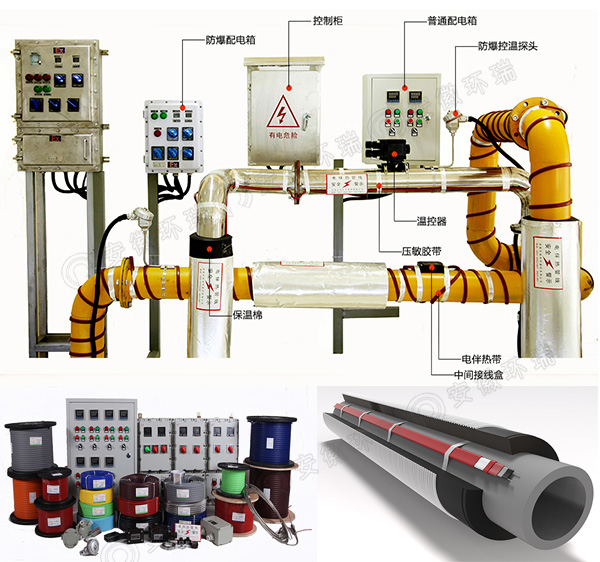

配電箱、接線盒、電伴熱帶、測溫元件、堅固件、警示標簽

電伴熱帶產品特點總結

自限溫電伴熱帶：溫度自控、可任意剪裁、可重疊安裝；

恒功率電伴熱帶串聯式：適用長輸管線、規格定制、不可重疊安裝；

恒功率電伴熱帶并聯式：發熱節并聯發熱、功率恒定、不可重疊安裝；

MI高溫加熱電纜：規格定制、功率大、耐溫高、不可重疊安裝；

伴熱采樣復合管：環境監測系統中重要部分。

配電箱簡介

普通配電箱電氣控制配電箱柜專為自限溫電伴熱帶、恒功率電伴熱帶、MI加熱電纜等和其他電熱產品配備的控制設備。該配電箱應安裝在非防爆場所。

本系列配電箱柜設計全面、合理，制作精良，采用國內外品牌電氣元件、儀表元件及其他控制器材。具有過載、短路、斷路、漏電保護等功能。還能實現溫度、濕度等多種物理量的顯示和控制等完善的措施，省電，使用壽命長等特點。

防爆配電箱：防爆配電箱與本公司的各種規格電伴熱帶配套使用，電伴熱帶產品在防爆廠區使用時，應將此配電箱裝在防爆區外，配電箱具有過載、短路和漏電保護等功能。

防爆配電箱（柜）為鋁合金殼體，鋁合金厚度因客戶要求和安全而選，靜電噴塑，符合GB3836.2-2000的防爆規定，供Ⅱ類1區、2區防爆場所電伴熱產品配電用，具有過載、短路和漏電保護，分單相和三相二類，輸出1～12路。

配電箱控制方式：

手動控制：常用于自限溫電熱帶的控制，溫度低于要求溫度，手動接通電源，電伴熱系統開始工作；斷開電源電伴熱系統停止工作。同時也可選用機械式溫控器。優點是造價低，操作、安裝、維修簡單，溫度控制精度不高。

自動控制：常用于恒功率電熱帶的溫度控制，溫度低于設定值，電源接通，溫度高于設定值，斷開電源，伴熱溫度保持在設定值的附近。其優點是簡單可靠，精確控制溫度，節能等功能。

遠程控制：根據現場需求配電系統實現普通本異地聯控、異地PC單片機聯控、DCS集散等控制。

接線盒簡介

防爆電源接線盒（BHD）：

防爆電源接線盒用于電源線與電熱帶在防爆區域的連接。防爆電源接線盒即可單向輸出，又可雙向輸出。

主要技術參數：

額定電壓：220V/380V；

額定電流：40A；

防爆標志：EXemⅡCT4；

防護等級：IP65。

注意事項

1.發現接線盒外殼有變形，裂痕或損壞，應停止使用，更換新件。

2、安裝時防止外編織銅絲與電熱絲、芯線之間短路，且保證電氣間隙不小于8mm,爬電距離不小于10mm。

防爆三通接線盒（BHT）：

用于防爆區域電熱帶與電熱帶的連接，以增加電伴熱帶的長度。其外殼材料為BMC復合材料。

主要技術參數：

額定電壓：220V/380V；

額定電流：40A；

防爆標志：EXemⅡCT4；

防護等級：IP65。

注意事項：

1.發現接線盒外殼變形，裂痕或損壞，應停止使用，更換新件。

2.安裝時應防止芯線與電熱絲及外編織銅絲之間短路

防爆二通接線盒（BHI）

用于防爆區域電熱帶與電熱帶的連接，以增加電伴熱帶的長度。其外殼材料為BMC復合材料。

主要技術參數：

額定電壓：220V/380V；

額定電流：40A；

防爆標志：EXemⅡCT4；

防護等級：IP65。

注意事項：

1.發現接線盒外殼變形，裂痕或損壞，應停止使用，更換新件。

2.安裝時應防止芯線與電熱絲及外編織銅絲之間短路。

防爆尾端接線盒（BHZ）

用于電熱帶末端，使電熱帶的斷口與外界可靠隔絕。其外殼材料為PMC塑料制成。

主要技術參數：

額定電壓：220V/380V；

額定電流：40A；

防爆標志：EXemⅡCT4；

防護等級：IP65。

注意事項：

1.發現接線盒外殼變形，裂痕或損壞，應停止使用，更換新件。

2.安裝時應防止芯線與電熱絲及外編織銅絲之間短路。

配套附件簡介

測溫元器件：機械式溫控器、地暖溫控器、融雪儀以及Pt100溫控探頭。主要用于電伴熱系統溫度控制。

防爆繞線管：主要功能是增強繞線管內電線、電纜等產品的耐磨、抗靜電和抗紫外線性能，在各種惡劣環境下對繞線管內部產品起到安全保護作用。

耐熱壓敏膠帶：主要用于伴熱帶的固定。

固定鋼帶（含螺絲）：主要用于接線盒及溫控探頭的固定。

融雪夾、耐候膠：主要應用于大型儲罐伴熱帶的固定以及融雪化冰場所融雪電纜的固定。

鋁箔膠帶：主要用于增加伴熱帶的導熱面積。

格蘭：格蘭頭又名電纜防水接頭、電纜固定頭，廣泛應用于機械設備電氣、船舶電氣、防蝕設備的電線電纜的固定和保護。塑料產品主要使用尼龍材料（PA6、PA66）也有使用PVDF等；金屬產品絕大部分使用黃銅，為了防腐多會鍍鎳。同時也有使用不銹鋼材料，如不銹鋼304、不銹鋼316、不銹鋼316L等。

704硅膠、警示標簽：704硅膠主要用于密封接線盒的接線孔，警示標簽起警示安全的作用。

工藝參數

維溫類型：

1.伴熱裝置維持溫度；

2.伴熱裝置所處環境最低溫度；

3.伴熱裝置規格尺寸；

4.管道設計溫度;

5.保溫材料材質及厚度；

6.防爆、防護、防腐等級；

7.電壓等級、配電箱安裝位置。

升溫類型：

1.介質/裝置的初始溫度；

2.升溫溫度;

3.升溫時間(介質流速)；

4.介質密度及比熱容(裝置材質、規格尺寸);

5.伴熱裝置所處環境最低溫度；

6.管道設計溫度;

7.保溫材料材質及厚度；

8.防爆、防護、防腐等級；

9.電壓等級、配電箱安裝位置.

融雪類型：

主要應用場所：坡道、路面、屋面、天溝及雨水管。

1.當?shù)氐蜏丨h(huán)境溫度；

2.施工范圍、天溝及雨水管規格尺寸。

電伴熱帶產品選型

在選擇電伴熱帶產品時，應綜合考慮各種因素，如適用性、經濟性、安全性、供電條件、高溫工作溫度、周圍工作環境等。

維持溫度≤30℃時，一般選用低溫自限溫伴熱帶；

維持溫度≤50℃時，一般選用中溫自限溫伴熱帶；

維持溫度≤90℃時，一般選用并聯恒功率加熱電纜；

維持溫度≤400℃時，一般選用MI電纜；

長輸管線需要伴熱時，一般選用串聯恒功率加熱電纜；

系統配置

電伴熱產品確定后，依據計算公式得出的補償功率結合產品自身特點確定伴熱帶安裝的比例?？紤]各種閥門及管道附件的散熱情況，適當增加電伴熱帶的用量，確定伴熱帶總量。合理劃分供電回路配備相應的安裝輔材。

自限溫電伴熱帶產品單回路使用長度不超過100m；

并聯恒功率電伴熱帶產品單回路使用長度為3-120m；

串聯恒功率電伴熱帶產品使用長度及線功率根據實際需求定做；

MI加熱電纜使用長度及線功率根據實際需求定做。
