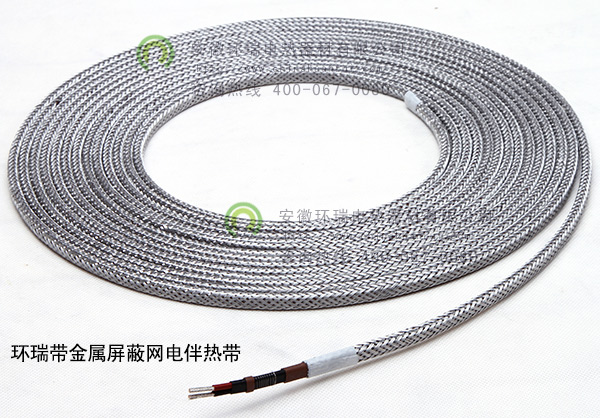

電伴熱帶根據從內到外可以分成不同的結構層次，每層均發揮著其特有的作用，所以才在冬季低溫下為管道等設備提供良好的保溫性能。在其結構中，屏蔽層不是所有電伴熱帶產品均具有的，例如普通的基本型結構電伴熱帶就可以沒有屏蔽層，但是對一些要求較高的場合就需要具有，下面就針對屏蔽層做一些簡要介紹。

1、作用：屏蔽層起到安全接地保護，減小內電場的電磁輻射，改善散熱均勻性的作用。主要有銅絲編織屏蔽、銅線纏繞屏蔽、銅(鋁)帶繞包屏蔽(包含縱放導引銅線)等結構。如果將銅絲改為鋼絲，采用鋼絲編織或纏繞結構，不僅具有屏蔽作用，還起到加強電纜強度和防穿刺的鎧裝作用。

2、材料：在高溫條件下工作電纜的屏蔽層溫度十分接近導體溫度，傳統的銅絲屏蔽層在高溫下會發生氧化，應選用表面鍍錫或鍍銀的銅絲作為屏蔽材料，鋼絲應選用鍍鋅鋼絲。

3、結構：屏蔽或鎧裝結構可選用編織或纏繞結構。

編織是采用繞向相反的兩組金屬絲有規律地交織覆蓋在電纜表面的金屬層。編織結構具有結構穩定、柔軟性好等特點，但相反方向的股線在交叉時會產生間隙，屏蔽效果會受到一定影響，根據要求不同，覆蓋密度一般在65%-95%。

纏繞是將一束金屬絲以螺旋形式包扎在絕緣表面而形成韌性好、彎曲壽命高，易加工，可達97％的覆蓋率可更好地降低電磁輻射的影響，是纏繞這種遮蔽方式的特點所在。

為保證電纜接地的安全，無論是編織還是纏繞屏蔽形式，金屬絲的直徑、根數和覆蓋率均應考慮到發生短路故障時保證對故障電流的導通接地，如果屏蔽(或鎧裝)金屬絲截面不足，應考慮增加縱放的有鍍層導引銅線。
